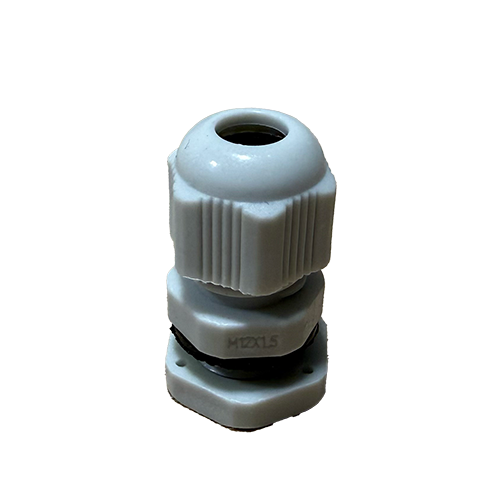

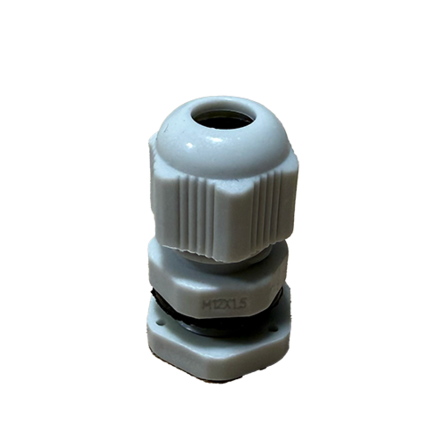

Průchodka M12 pro utěsnění průchodu kabelu do Boxu řídící jednotky.

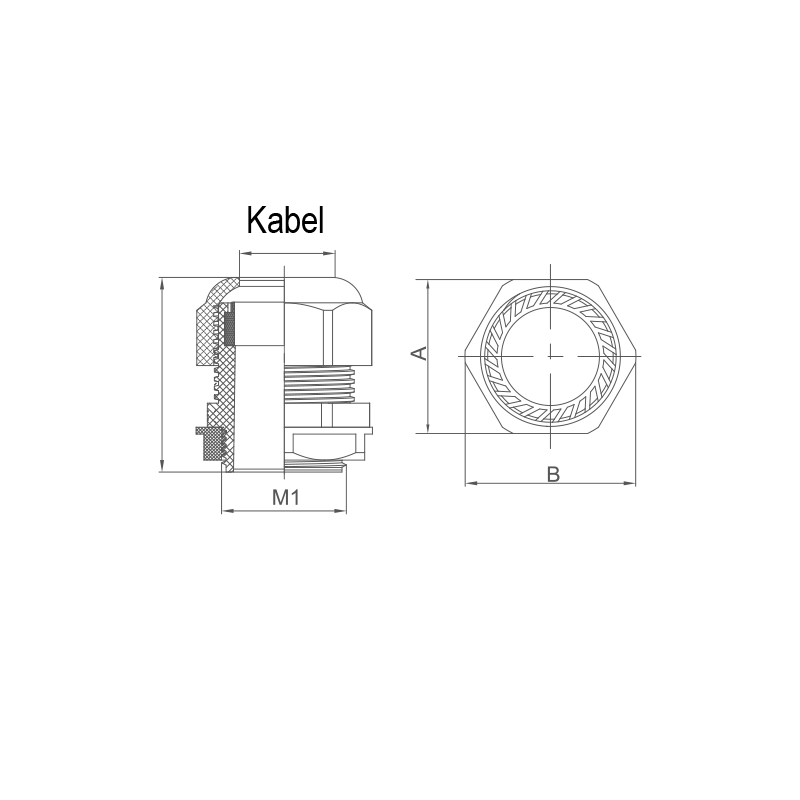

Rozměry jednotlivých velikostí:
|
MODEL |
PRŮMĚR KABELU |
H |
A |
B |
M1 |
|
M12*1.5 |
3-6.5 |
31 |
16±0.2 |
17.9±0.2 |
12 |
|
M16*1.5 |
5-8 |
34 |
18.7±0.2 |
20.6±0.2 |
16 |
|
M20*1.5 |
6-12 |
38 |
22.9±0.2 |
25.1±0.2 |
20 |
|
M25*1.5 |
12-18 |
43 |
32.5±0.3 |
35.5±0.3 |
25 |
|
M32*1.5 |
22-25 |
49 |
41.2±0.3 |
44.8±0.3 |
32 |
|
M40*1.5 |
25-32 |
63 |
52±0.3 |
57.8±0.3 |
40 |
|
M50*1.5 |
32 -38 |
65 |
61.3±0.3 |
68.3±0.3 |
50 |
|
M63*1.5 |
37-44 |
66 |
67±0.3 |
72.9±0.3 |
63 |
.
