Průchodka M20 pro utěsnění průchodu kabelu do Boxu řídící jednotky.

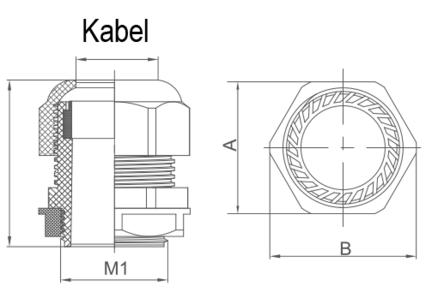

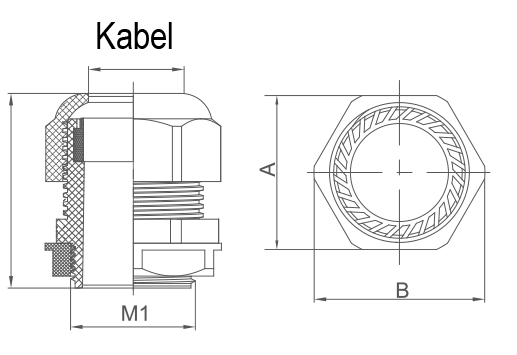

Rozměry jednotlivých velikostí:
MODEL | PRŮMĚR KABELU | H | A | B | M1 |
M12*1.5 | 3-6.5 | 31 | 16±0.2 | 17.9±0.2 | 12 |
M16*1.5 | 5-8 | 34 | 18.7±0.2 | 20.6±0.2 | 16 |
M20*1.5 | 6-12 | 38 | 22.9±0.2 | 25.1±0.2 | 20 |
M25*1.5 | 12-18 | 43 | 32.5±0.3 | 35.5±0.3 | 25 |
M32*1.5 | 22-25 | 49 | 41.2±0.3 | 44.8±0.3 | 32 |
M40*1.5 | 25-32 | 63 | 52±0.3 | 57.8±0.3 | 40 |
M50*1.5 | 32 -38 | 65 | 61.3±0.3 | 68.3±0.3 | 50 |
M63*1.5 | 37-44 | 66 | 67±0.3 | 72.9±0.3 | 63 |
.
